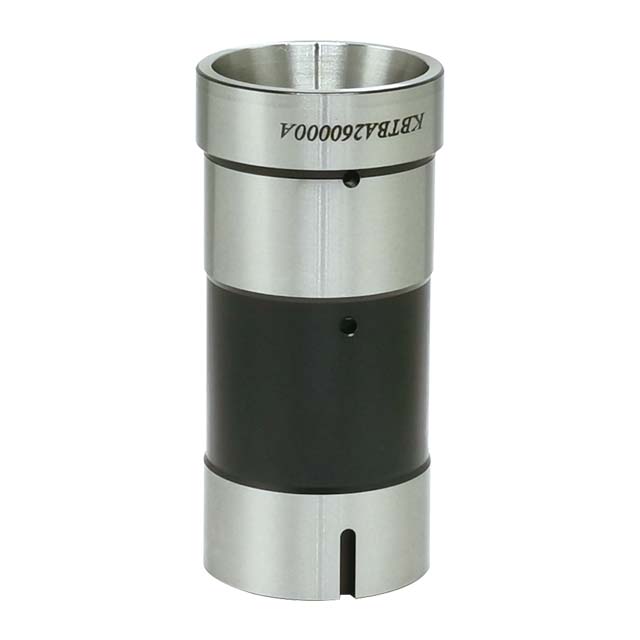

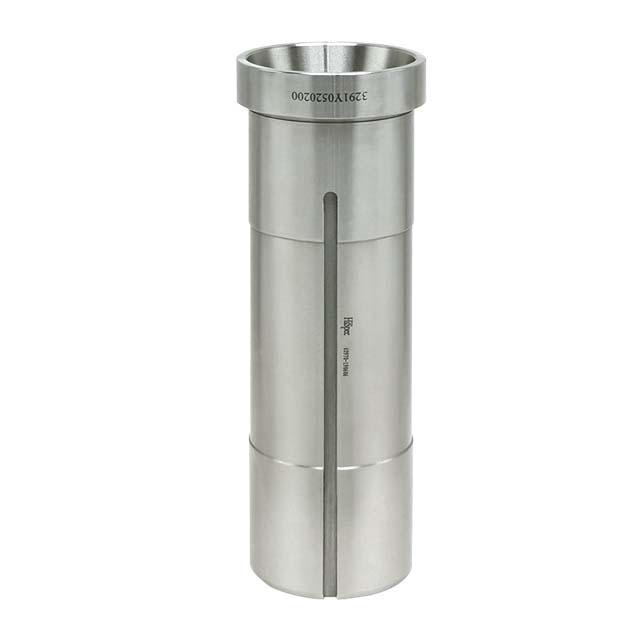

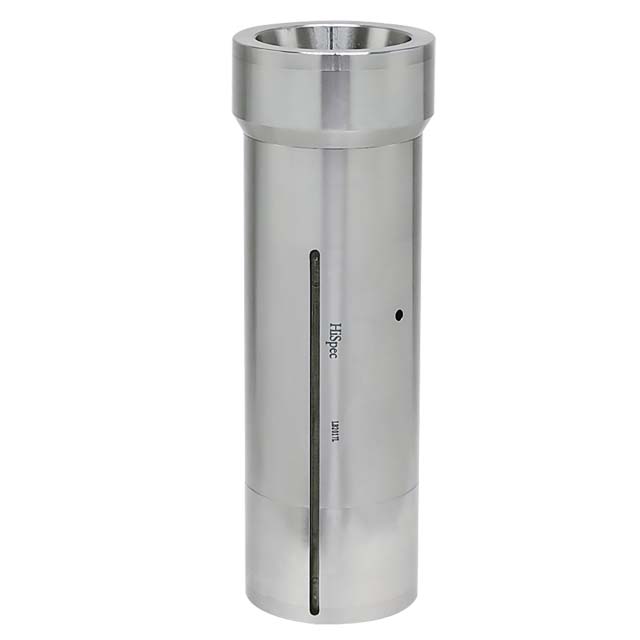

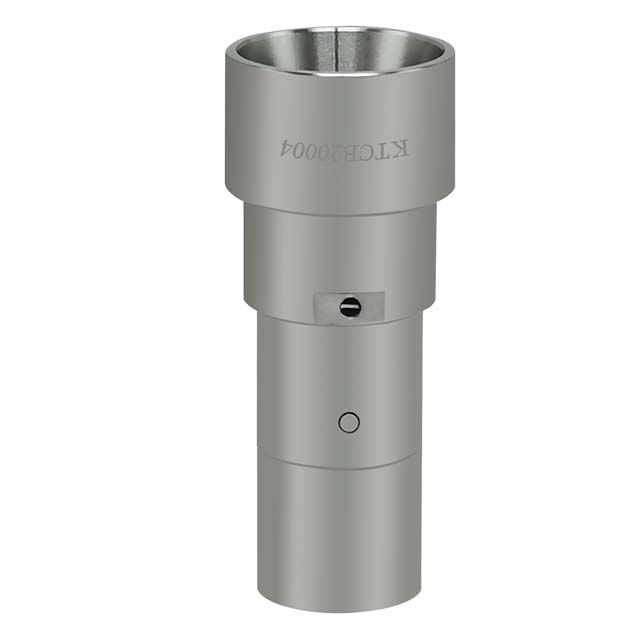

TSUGAMI津上筒夾套筒
特徵說明 : ●走心式車床筒夾套筒 ●精密研磨●性價比高
適用廠牌 : 筒夾套筒/車床導套-筒夾
- 筒夾套筒
應用：固定夾緊材料或產品零件的一種夾具，以便加工成型。
優勢：合金鋼材質SNCM220
●增加筒夾強度、硬度
●衝擊值、韌性、彈性
●延長筒夾套筒使用壽命
六大優勢：
1. 精度高 2.同心度好 3.台灣製造 4.規格多樣 5.品質穩定 6.彈性好

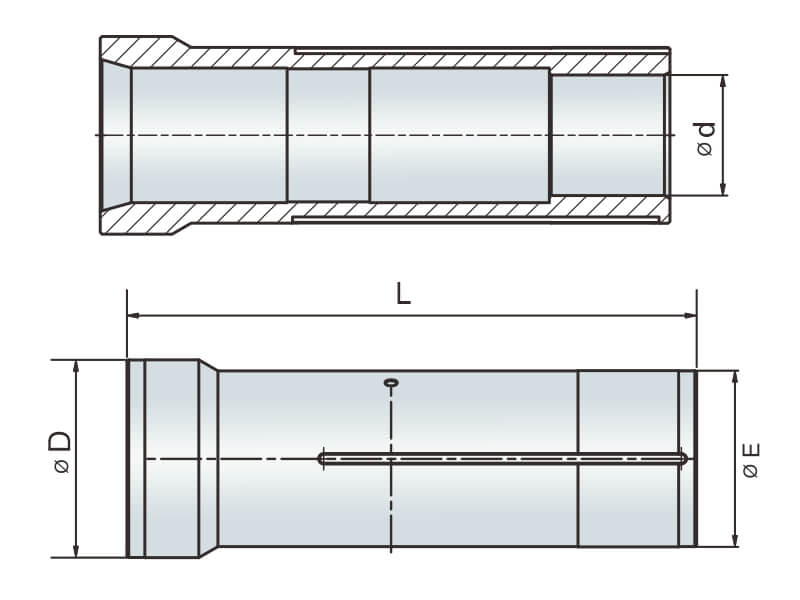

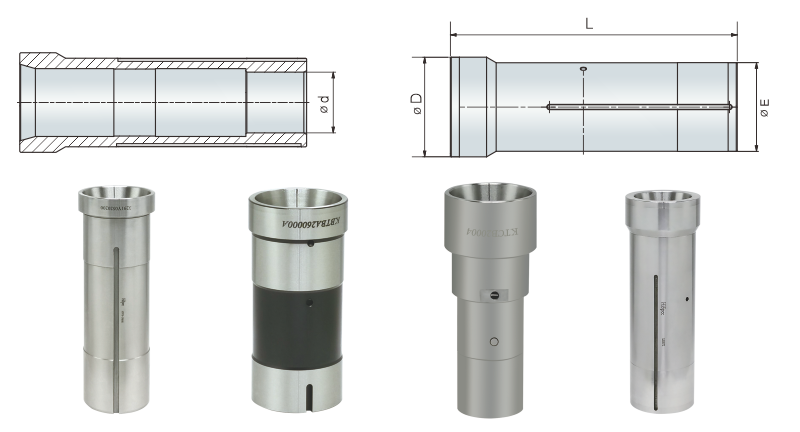

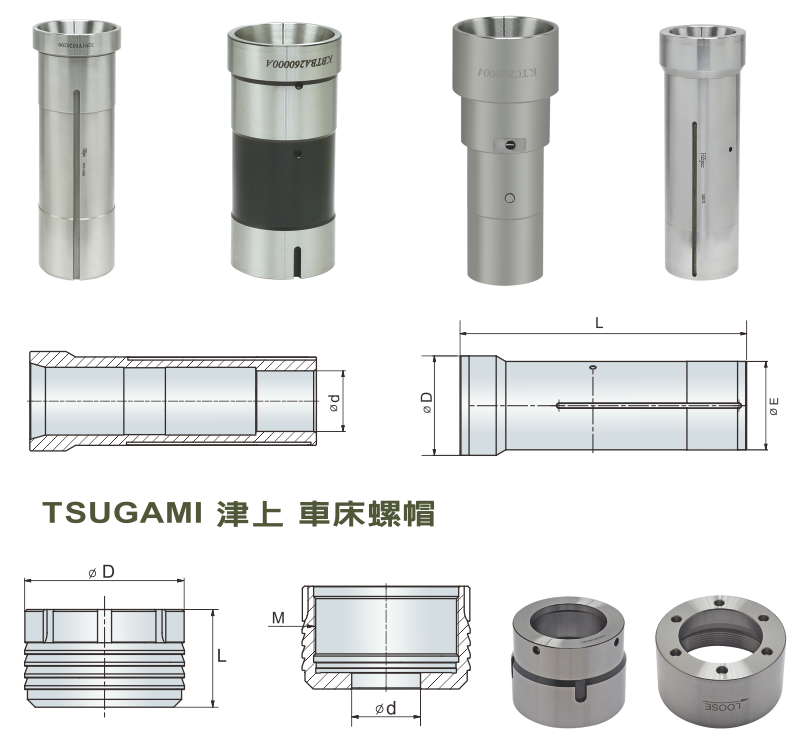

尺寸表
| 款式 | 編號 | 品名 | ØD | Ød | L | ØE |
|---|---|---|---|---|---|---|
| 1 | KBO20FA01S1 | BO205/6/BO205II/BO18III 主軸筒夾套筒 | 36 | 23.5 | 93 | 40 |
| 2 | KBO20CB01S1 | BO205/S206 副軸津上20B筒夾套筒 | 38 | 21.2 | 92.2 | 36 |
| 3 | KBO20CB02S1 | BO205II 副軸NP17筒夾套筒 | 38 | 18.4 | 95.4 | 28 |
| 4 | KSO20FB01S1 | S206 背軸筒夾套筒 | 38 | 21 | 92 | 28 |
| 5 | KSO20FA02S1 | S206/BO205Ⅲ主軸筒夾套筒 | 47 | 33 | 133.2 | 45 |
| 6 | KBA26FA01S1 | BA26 主軸筒夾套筒 | 45 | 28.5 | 94 | 42 |
| 7 | KBO32FA01S1 | BO325/326/SS327 主軸筒夾套筒 | 55 | 33.5 | 158.5 | 49 |
| 7 | KBO32FA01S2 | BO325/326/SS327 主軸筒夾套筒螺帽 | 81.8 | 40.5 | 50 | M70xP1.5 |
| 8 | KBO32FB01S1 | BO325/326/SS327 副軸筒夾套筒 | 47 | 15.1 | 136 | 45 |
| 9 | KS327FB01S1 | SS327 副軸筒夾套筒 | 51 | 33.5 | 132.5 | 45 |
| 10 | KBO32CA01S1 | BO326主軸筒夾套筒轉津上25A | 55 | 33.5 | 157.5 | 49 |
| 10 | KBO32CA01S2 | BO326 主軸筒夾螺帽改津上25A | 81.8 | 33.5 | 50 | M70xP1.5 |
| 11 | KBO38FA01S1 | BO385主軸筒夾套筒轉西德42# | 66 | 43.5 | 181.5 | 58 |
| 11 | KBO38FA01S2 | BO385 主軸筒夾螺帽轉西德42# | 81.8 | 50.8 | 60 | M70xP1.5 |
| 12 | KBO38FB01S1 | BO385副軸筒夾套筒轉西德42# | 66 | 39 | 181.5 | 58 |
| 12 | KBO38FB01S2 | BO385 副軸筒夾螺帽 轉西德42# | 78.8 | 50.8 | 60 | M70xP1.5 |
| 13 | KBO38CC01S1 | BO385C主副軸筒夾套筒 | 61 | 39 | 183.6 | 58 |
| 14 | KBO32CB01S1 | BO325/326 副軸筒夾套筒 星辰32 | 47 | 33.5 | 131 | 45 |
津上主副軸扳手
| 編號 | 品名規格 |
|---|---|
| KTCB018003 | BO18 主軸固定扳手 中心距46 |
| KTCB018004B | BO18 副軸插銷扳手 中心距36 |
| H7BA2600CP | BA26 副軸插梢扳手 中心距45 |
| H7BO2050CP | BO205 主軸插梢扳手 中心距51 |

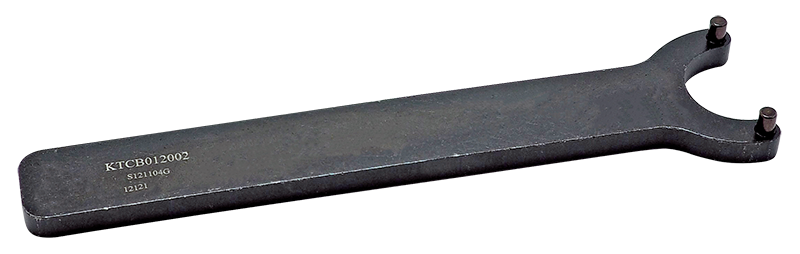

| KTCB012002 | B12 副軸夾頭冒蓋扳手 中心距30 |
