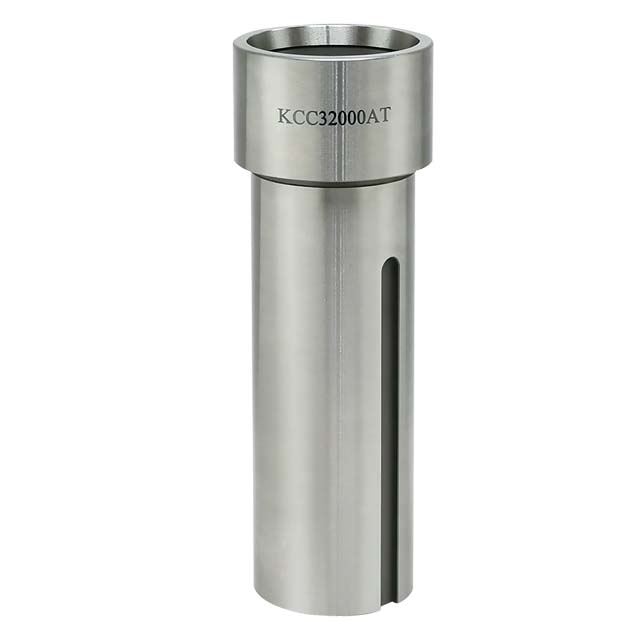

cincom-kcc32000at

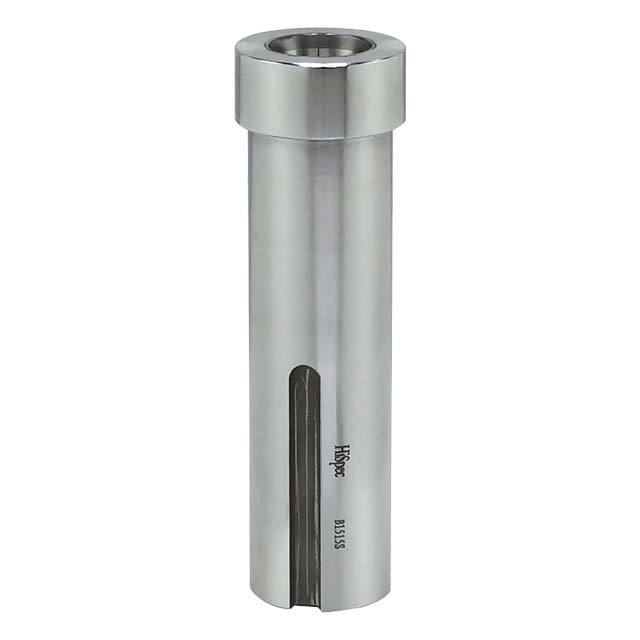

concom kcc1200002

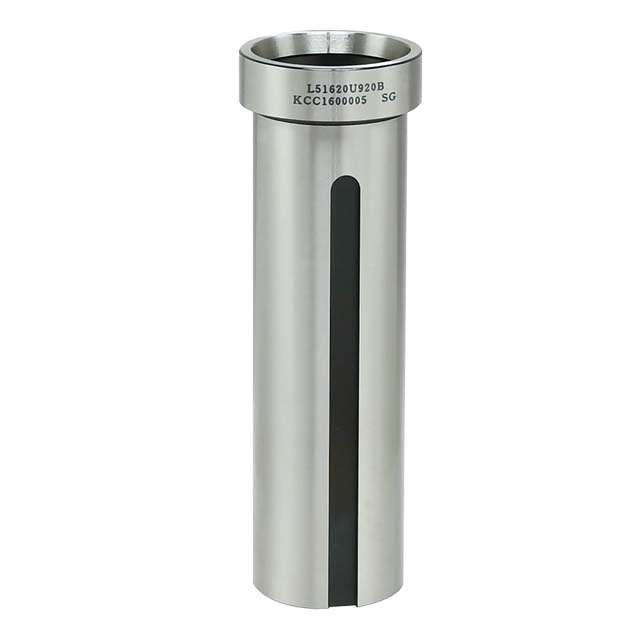

cincom kcc1600005sgk

CINCOM筒夾套筒

特徵說明 : ●走心式車床筒夾套筒 ●精密研磨●性價比高

適用廠牌 : 筒夾套筒/車床導套-筒夾

  • 筒夾套筒
加入詢問車

浮動絞刀炳/GP系列

應用：固定夾緊材料或產品零件的一種夾具，以便加工成型。
優勢：合金鋼材質SNCM220
●增加筒夾強度、硬度
●衝擊值、韌性、彈性
●延長筒夾套筒使用壽命

六大優勢：
1. 精度高  2.同心度好   3.台灣製造   4.規格多樣    5.品質穩定    6.彈性好

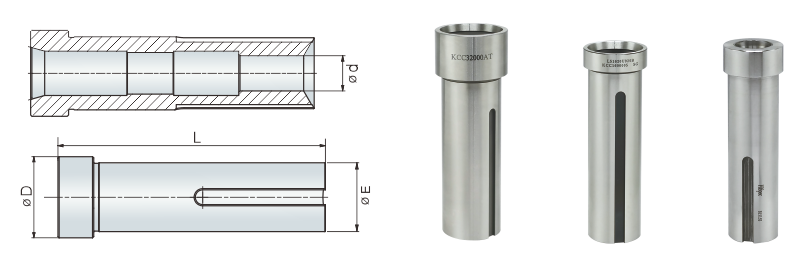

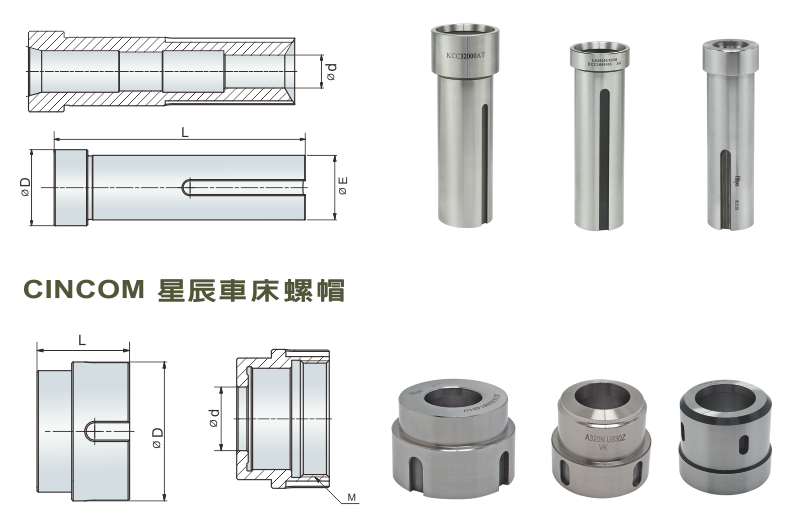

CINCOM筒夾套筒

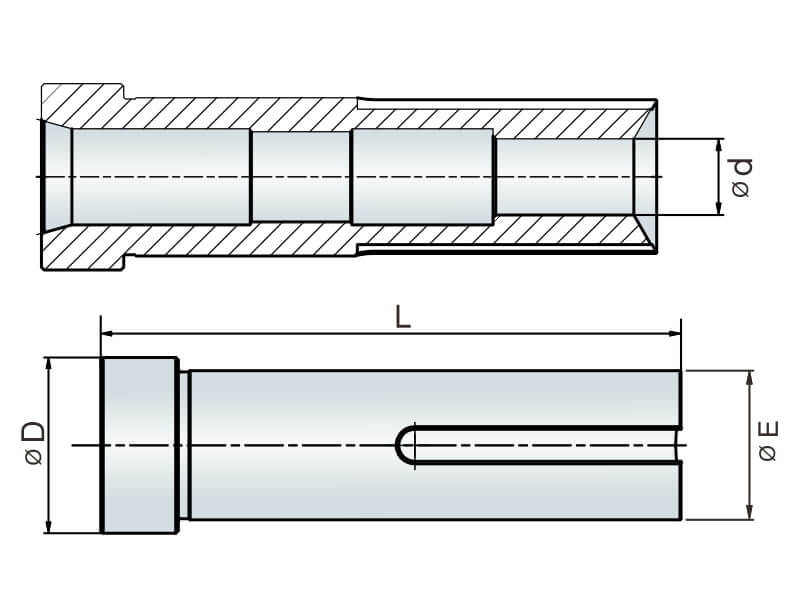

尺寸表

款式 編號 品名 ØD Ød L ØE
1 KCT12FA01S1 B12/A12 主軸筒夾套筒 24.2 13.6 89.1 23
2 KCT12FA02S1 L12 主軸筒夾套筒            33 13.5 109 28
3 KCT12CB01S1  L12改K16 副主軸筒夾套筒 33 17.6 111 30

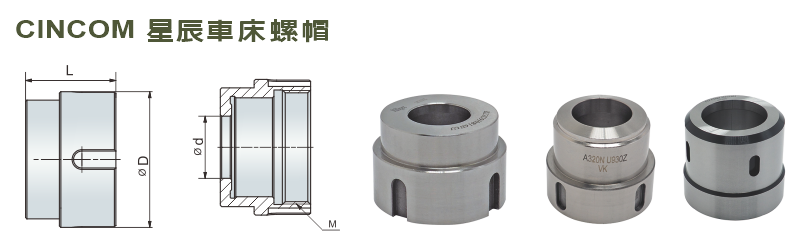

3 KCT12CB01S2 L12改K16 副主軸筒夾螺帽 48 22 32 M40xP1.5
4 KCT12FC01S1 L12 主/副軸筒夾套筒  30.2 14.5 111 30
5 KCT16FC01S1 L16/20E 副軸套筒 L51620 U920B 41 24 126 35
6 KCT20FA01S1 L20主軸筒夾套筒 L51620 U920Z 41 21 103 35
7 KCT20FB01S1 L20 副軸筒夾套筒 F316S U920Z-T 46 21 103 35
8 KCT20FA02S1 L20E 主軸筒夾套筒 L51620 U921Z  41.3 22.7 199 35
9 KCT20FC01S1 A20 主副軸筒夾套筒 A20U920Z  44 24 129 42
11 KCT20FC02S1    A320N U920Z 主/副軸筒夾套筒 42 24 132 42
11 KCT20FC02S2 A320N U930Z 主/副軸筒夾螺帽 63 33 54 M55xP1.5
12 KCT20FC03S1       A320N U930Z 主軸筒夾套筒    46 28 128 42
12 KCT20FC03S2 A320N U920Z 主/副軸筒夾螺帽 63 29 54 M55xP1.5
13 KCT32FA01S1 L32 主軸筒夾套筒 52.9 33 152 44
14 KCT32FB01S1 L32 副軸筒夾套筒 53 35 155 46
15 KCT32FA02S1 L32 主軸筒夾套筒   2020年後款   65 33 158 60
16 KCT32FA03S1    A32主軸筒夾套筒 61 M45x1.5 170 58
16 KCT32FA03S2 A32 主軸筒夾螺帽 43 36 30 M45xP1.5
17 KCT32FB02S1 A32副軸筒夾套筒 58 35 146 54
18 KCT32CA01S1 A32改20主軸筒夾套筒 61 22 171 58
18 KCT32CA01S2 A32改20主軸筒夾螺帽 90 30.5 82 M75xP1.5
19 KCT32CB01S1 A32改20 副軸筒夾套筒  58 24 147.5 54
19 KCT32CB01S2 A32改20副軸筒夾螺帽 84 30.5 52 M70xP1.5
20 KCT32CB02S1 L32改20 副軸筒夾套筒  53 24 152.5 60
20 KCT32CB02S2  L32改L20 副軸筒夾螺帽   82 29 58 M75xP1.5
21 KCT32CB03S1 L32改L20 副軸筒夾套筒外徑小 42 24 152.5 60
22 KCT32FB03S1    L32 U940B 副軸筒夾套筒  60 35 147.7 53
23 KCT32CA02S1  L32改西德42 主軸筒夾套筒38走刀  64.5 39 158.5 60
23 KCT32CA02S2 L32改西德42 主軸筒夾螺帽 85 51.7 73 M75xP1.5
24 KCT32CB04S1   L32改西德42 副軸筒夾套筒 64.5 39 148 60
24 KCT32CB04S2 L32改西德42 副軸筒夾螺帽 85 51.7 73 M75xP1.5

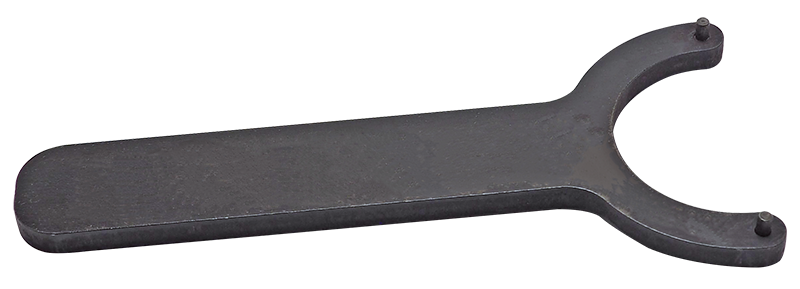

星辰機台扳手

星辰機台扳手

編號 品名規格
QA6006155  L32  固定扳手   中心距60
