外徑滾花刀柄
特徵說明 : 外徑專用
適用廠牌 : 車滾花刀柄/滾花輪
- 車滾花刀柄
●型式：壓花
●適用於CNC車床與高速車床
●外徑專用
●不附壓花輪

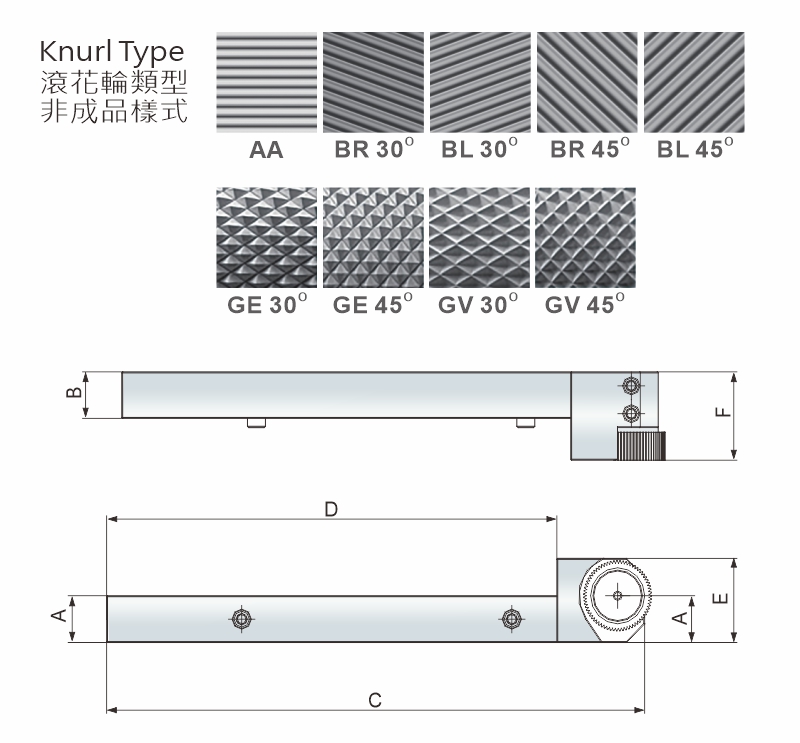

尺寸表
| 編號 | 滾花輪尺寸 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| KK1R / L110200606 | 20x6x6/20x8x6 | 10 | 10 | 120 | 100 | 18 | 19 |
| KK1R / L112200606 | 20x6x6/20x8x6 | 12 | 12 | 120 | 100 | 20 | 19 |
| KK1R / L116200606 | 20x6x6/20x8x6 | 16 | 16 | 120 | 100 | 24 | 19 |
| KK1R120200806 | 20x6x6/20x8x6 | 20 | 20 | 120 | 100 | 30 | 21 |
